一級(jí)傾倒?fàn)t棕剛玉36目

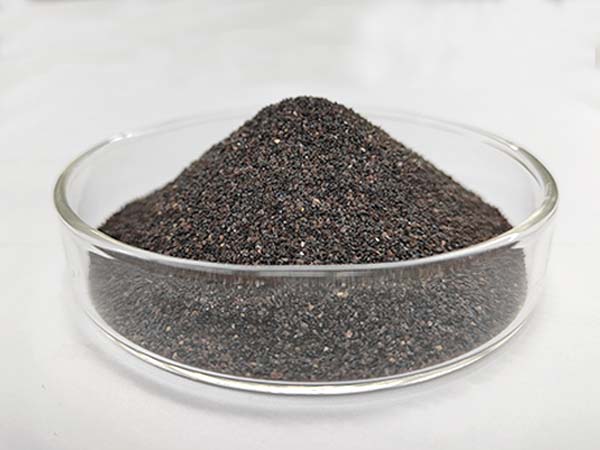

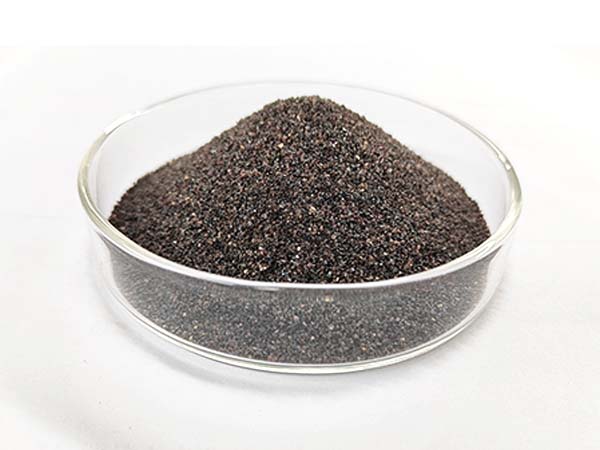

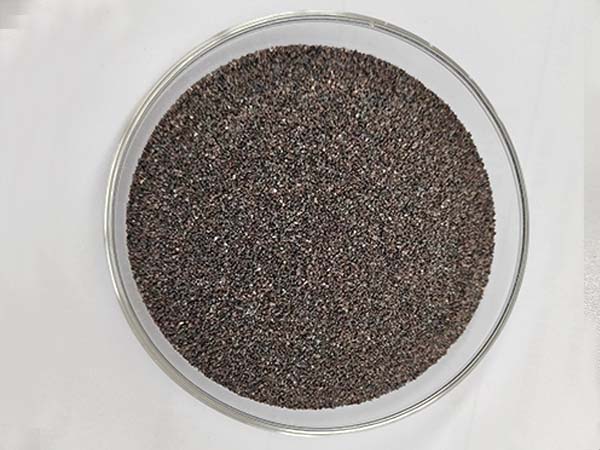

一級(jí)傾倒?fàn)t棕剛玉36目是由傾倒法生產(chǎn)的棕剛玉為原料，經(jīng)巴馬克制砂線破碎篩分而來(lái)的棕剛玉砂。不同于熔塊法生產(chǎn)的棕剛玉，傾倒?fàn)t棕剛玉的氧化鋁純度高，雜質(zhì)少，韌性和自銳性?xún)?yōu)異，顏色比固定爐棕剛玉顏色深。傾倒?fàn)t棕剛玉通常不采用對(duì)輥和球磨制砂，而是為了滿(mǎn)足磨具制品對(duì)堆積密度的要求，采用巴馬克制砂機(jī)進(jìn)行生產(chǎn)，得到堆積密度高、粒型相對(duì)圓整的棕剛玉磨料。因此，巴馬克傾倒?fàn)t棕剛玉適用于陶瓷砂輪、重負(fù)荷砂輪、打磨片等固結(jié)磨具的生產(chǎn)，生產(chǎn)的磨具制品具有發(fā)熱量低、減少砂輪對(duì)金屬的燒傷、提高砂輪鋒利度、裂紋廢品率低的特點(diǎn)。
一級(jí)傾倒?fàn)t棕剛玉36目的特點(diǎn)：
1. 氧化鋁含量高，硅、鐵等雜質(zhì)含量低，磁性物含量低，鈦含量適中。2. 冶煉更充分，致密性高，晶體尺寸比固定爐小，因而自銳性更好。
3. 磨料顆粒尖角少，圓整度高，單位體積的堆積密度高，同等尺寸的砂輪中參與磨削的磨料多，可提高砂輪的使用時(shí)間。
4. 特殊的制砂工藝，使棕剛玉磨粒中的裂紋數(shù)量控制在一定范圍內(nèi)，經(jīng)過(guò)高溫?zé)谱龀缮拜啿灰桩a(chǎn)生啞聲、裂紋等缺陷。
化學(xué)成分：
| 項(xiàng)目 | F12-F36 | F40-F80 | F90-F150 | F180-F220 |
| AL2O3 | 95-97% | 95-96.5% | 95-96% | 95-96% |
| Fe2O3 | ≤0.25% | ≤0.25% | ≤0.25% | ≤0.25% |
| Si2O | ≤1% | ≤1% | ≤1% | ≤1% |
| Ti2O | 1.7-3.4% | 1.7-3.4% | 1.7-3.6% | 1.7-3.6% |
| 磁性物 | ≤0.044 | ≤0.026 | ≤0.022 | ≤0.20 |
物理指標(biāo)：
| 主要礦物 | Al2O3 |
| 硬度 | 莫氏 9.0 |
| 顯微硬度 | 1800-2200g/mm2 |
| 晶體尺寸 | 200-400um |
| 抗破碎能力 | ≥65 |
| 熔點(diǎn) | 2200 ℃ |
| 使用溫度 | 1850℃ |
| 比重 | 3.95g/cm3 |
| 堆積密度(LPD): | 1.53-2.05 g/cm3 |
| 顏色 | 棕色 |
| 晶形 | 三方晶系 |
粒度和堆積密度：
| 粒度 | 平均粒徑 | 堆積密度(g/cm3) |
| F12 | 2085 | 2.02-2.10 |
| F14 | 1765 | 2.00-2.08 |
| F16 | 1470 | 1.97-2.05 |
| F20 | 1230 | 1.92-2.02 |
| F22 | 1040 | 1.90-1.98 |
| F24 | 885 | 1.88-1.98 |
| F30 | 745 | 1.85-1.96 |
| F36 | 625 | 1.84-1.95 |
| F40 | 525 | 1.81-1.89 |
| F46 | 438 | 1.79-1.87 |
| F54 | 370 | 1.77-1.85 |
| F60 | 310 | 1.76-1.84 |
| F70 | 260 | 1.75-1.83 |
| F80 | 218 | 1.73-1.81 |
| F90 | 185 | 1.71-1.79 |
| F100 | 154 | 1.64-1.72 |
| F120 | 129 | 1.61-1.69 |
| F150 | 109 | 1.59-1.67 |
| F180 | 82 | 1.57-1.65 |
| F220 | 69 | 1.55-1.63 |
主要用途：
1. 陶瓷砂輪，重負(fù)荷砂輪，齒輪磨砂輪，無(wú)心磨砂輪等。2. 樹(shù)脂砂輪，超薄切割片，角磨片等。
3. 拋磨塊，海綿磨塊等。
4. 其他陶瓷制品。
生產(chǎn)流程：
產(chǎn)品包裝：
